SLTS-DX" предназначен для оценки качества аналоговых абонентских линий, эксплуатируемых в сетях связи, построенных на базе УПАТС  "МиниКом DX-500".

Работа комплекса осуществляется под управлением операционной системы Windows 2000/XP. Он может использоваться в качестве дополнения к системе мониторинга и администрирования сетей связи (СМА), а также как самостоятельный продукт. Комплекс дает возможность обеспечить контроль состояния абонентских линий не только отдельной УПАТС, но и целой сети связи.

"МиниКом SLTS-DX" имеет удобный интерфейс, позволяющий оператору эффективно работать с программой. Окно программы состоит из четырех экранных форм: "Станции", "Состояние линий", "Настройки портов" и "Группы измерений".Станции.jpg

В экранной форме "Станции" производится выбор объекта тестирования и отображение его названия, типа и состояния. Здесь же производится добавление-удаление объектов и редактирование их свойств.

Управляющие модули, по которым производится тестирование абонентских линий в текущий момент времени подсвечиваются одним из трех цветов: желтым - при тестировании абонентских линий данного управляющего модуля; красным - при наличии неисправных абонентских линий; зеленым - когда линии исправны. "Кликнув" на соответствующий управляющий модуль, можно получить отчет о состоянии его абонентских линий.

Состояние линий.jpgВ экранной форме "Состояние линий" отображается номер тестируемого порта, информация о неисправных абонентских линиях на текущий момент, указывается время и дата его последнего тестирования, содержится перечень параметров, значение которых превышает пороговые. Порты управляющего модуля, абонентские линии которых неисправны, отображаются в таблице красным цветом. Если по какой-либо причине тестирование произвести не удается - порт помечается синим цветом и указывается причина, согласно которой невозможно проведение теста (порт в разговоре, перегрев, не в сервисе и т.д.). При необходимости, возможно просмотреть подробные отчеты о состоянии всех абонентских линий управляющего модуля.

Настройка портов.jpgЭкранная форма "Настройка портов" представляет собой таблицу, описывающую настройки тестирования для каждого из портов. Каждый из портов может быть включен (исключен) в список на тестирование. Из списка могут быть созданы группы измерений. Порт присоединяется к той или иной группе измерений в соответствии с характеристиками используемого кабеля.

После завершения тестирования комплекс позволяет исключить все линии из списка и отменить их привязку к группам.

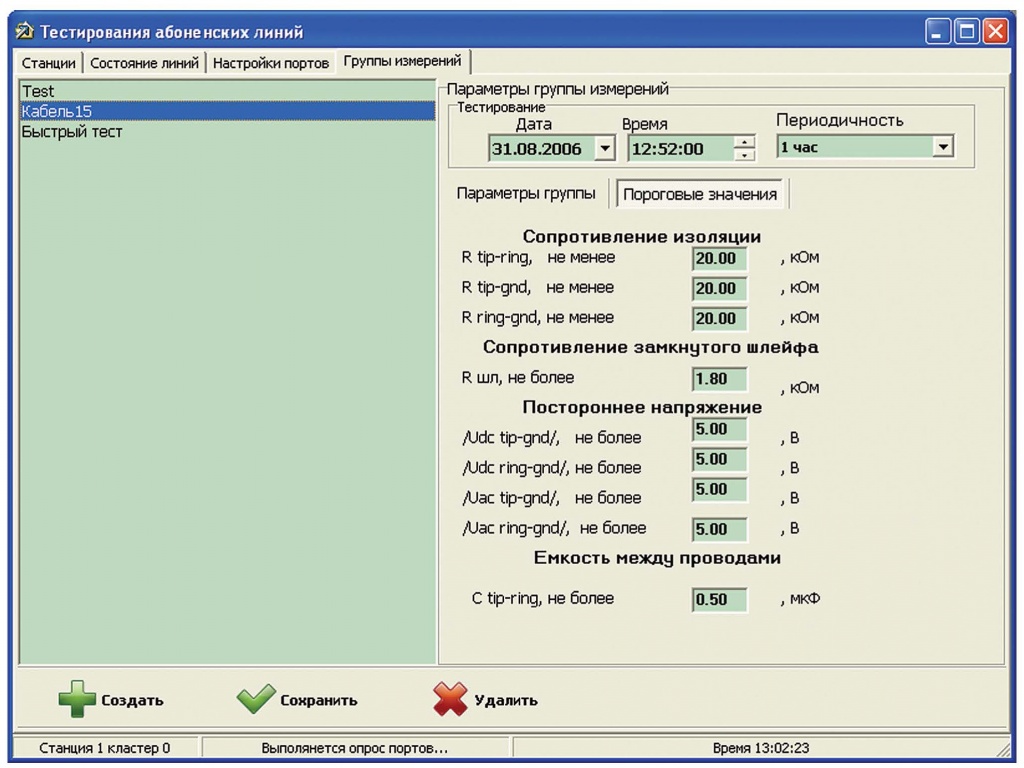

Группы измерений.jpgЭкранная форма "Группы измерений" содержит список созданных групп измерений. Для каждой группы задаются следующие данные: дата, время начала и периодичность проведения тестирования абонентских линий, перечень параметров, по которым будет оцениваться исправность линии. Для каждой группы задаются пороговые значения, при достижении которых линия считается неисправной.

Предусмотрены четыре параметра: сопротивление изоляции, сопротивление замкнутого шлейфа, постороннее напряжение и емкость между проводами. По умолчанию все пороговые значения задаются из "Общегосударственного стандарта телефонной связи".

Тест порта.jpgВ соответствии с заданными параметрами осуществляется тестирование портов. Экранная форма
"Тест порта" вкладки "Состояние линий" показывает время и дату проведения теста, номер тестируемого порта, результаты измеряемых параметров.

Если какой-либо параметр не удовлетворяет установленному пороговому значению, он выделяется красным цветом.
Если не удовлетворяют все оцениваемые параметры, красным цветом выделяются все строки соответствующего порта. Предусмотрена возможность подтверждения тестирования аналоговой абонентской линии в состоянии занятия порта. Это сделано для того, чтобы предотвратить ошибочные действия оператора, которые могут привести к разрыву установленного соединения. Предусмотрена возможность хранения информации о результатах предыдущих тестирований. На основе полученных данных оценивается деградация характеристик кабельного хозяйства.
